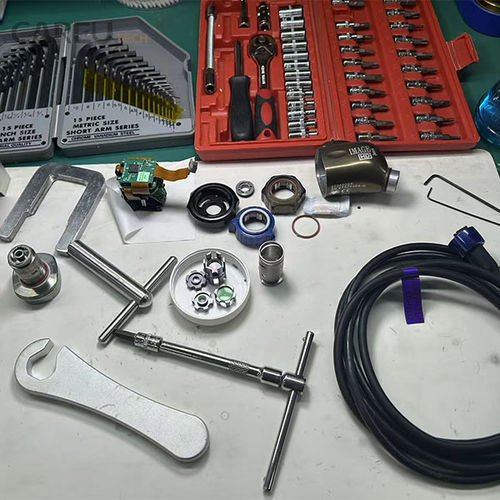

Storz 22220055 H3-Z Kamerakopf Demontageprozess

Allgemeines Demontageverfahren

Die genauen Schritte können leicht variieren, aber dies ist das Standardverfahren für die meisten starren Endoskop-Kameraköpfe wie den H3-Z.

Schritt 1: Äußere Inspektion und Vorbereitung

1. Untersuchen Sie den Kamerakopf visuell auf offensichtliche äußere Schäden.

2. Machen Sie bei jedem einzelnen Schritt Fotos. Dies dient als Referenz für die Wiederzusammensetzung.

3. Platzieren Sie den Kamerakopf auf Ihrer ESD-Matte und befestigen Sie Ihr Armband.

4. Entfernen Sie den Kamerakopf von seinem Anschlusskabel (falls es sich um ein modulares Design handelt). Dies beinhaltet in der Regel das Entriegeln und Abschrauben des C-Mount- oder Bajonett-Anschlusses.

Schritt 2: Entfernen der äußeren Schale/des Gehäuses

1. Suchen und entfernen Sie die kleinen Schrauben an der Außenseite des Kamerakopfes. Diese sind oft unter Garantieaufklebern oder Gummi-Griffen versteckt. Das Ablösen dieser Aufkleber führt zum Erlöschen der Garantie.

2. Das Gehäuse besteht typischerweise aus zwei Gehäusehälften. Verwenden Sie vorsichtig Kunststoff-Spudger, um die Hälften auseinanderzuhebeln, und arbeiten Sie sich dabei um die Naht herum. Verwenden Sie keine Metallwerkzeuge da diese das Aluminiumgehäuse beschädigen.

3. Sobald die Schale getrennt ist, haben Sie Zugang zur Hauptbaugruppe im Inneren.

Schritt 3: Trennen der internen Komponenten

1. Sie sehen nun die Hauptplatine (PCB), den Sensorblock und den Lichtleiteranschluss.

2. Notieren Sie sich vor dem Entfernen von etwas die Ausrichtung und Platzierung aller Komponenten.

3. Trennen Sie vorsichtig alle Flachbandkabel. Diese Anschlüsse haben oft eine kleine Verriegelung, die hochgeklappt werden muss, bevor das Kabel herausgeschoben werden kann.

4. Notieren und trennen Sie alle anderen Kabelbäume.

Schritt 4: Zugriff auf den Sensor und die Optik

1. Der Sensor ist in der Regel in einem separaten Metallblock untergebracht, der an der Hauptplatine oder dem vorderen Gehäuse befestigt ist.

2. Schrauben Sie den Sensorblock von seiner Halterung ab. Dies ist ein kritischer Schritt – der Sensor darf nicht gekippt oder gezwungen werden.

3. Die vordere Objektivlinse ist wahrscheinlich im distalen Ende des Kamerakopfes versiegelt. Sie ist oft ohne spezielle Presswerkzeuge nicht vom Benutzer zu warten.

Schritt 5: Reinigung (falls zutreffend)

• Frontlinse: Wenn die Frontlinse verschmutzt ist, reinigen Sie sie zuerst vorsichtig mit einem Druckluftstoß. Wenn Feuchtigkeit oder Schmutz zurückbleibt, geben Sie einen kleinen Tropfen Linsenreiniger auf ein Mikrofasertuch und wischen Sie die Linse vorsichtig in kreisenden Bewegungen von der Mitte nach außen ab. Geben Sie niemals Flüssigkeit direkt auf die Linse.

• Sensor: Äußerste Vorsicht! Der Sensor ist empfindlich. Verwenden Sie ein spezielles Sensorreinigungsstäbchen, das für seine Größe geeignet ist. Geben Sie einen Tropfen Sensorreinigungsflüssigkeit auf das Stäbchen und wischen Sie den Sensor in einem einzigen, sanften Durchgang ab. Nicht schrubben.

• Interne Optik:Es wird im Allgemeinen nicht empfohlen, die interne Prismenbaugruppe zu zerlegen. Wenn sich Staub im Inneren befindet, ist die Verwendung eines sehr sanften Druckluftstrahls die sicherste Methode.
