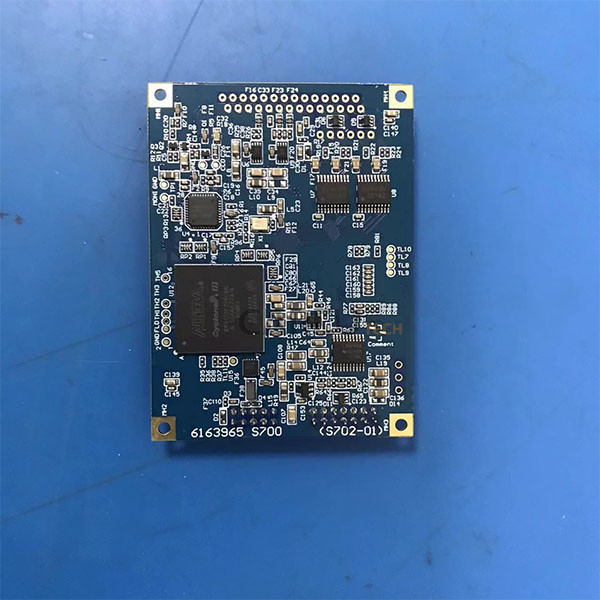

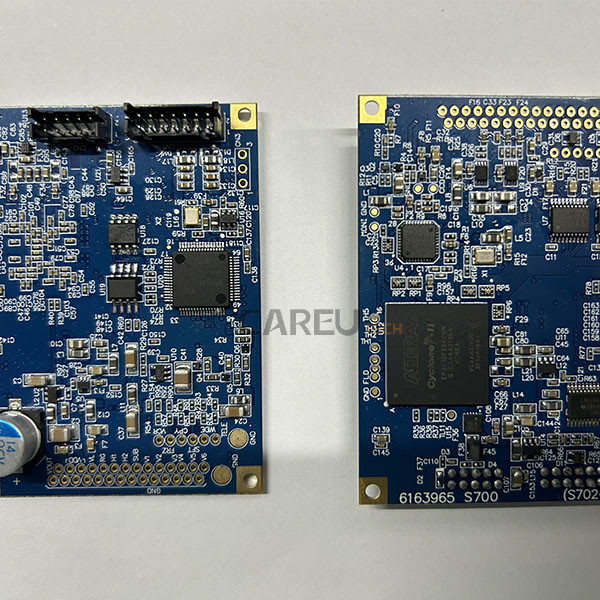

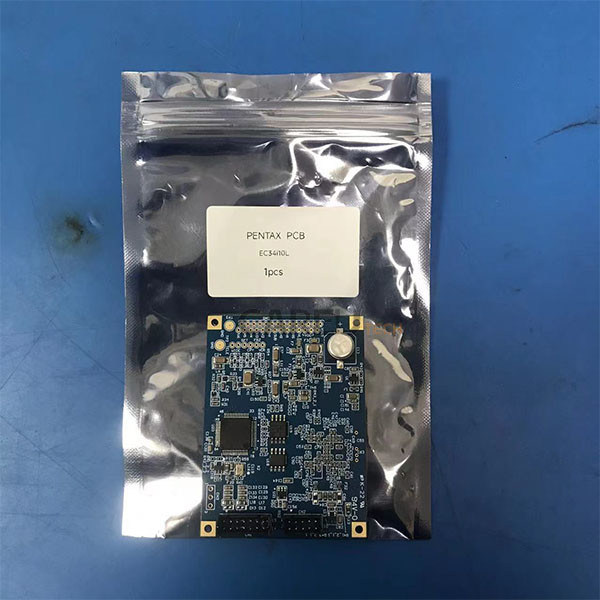

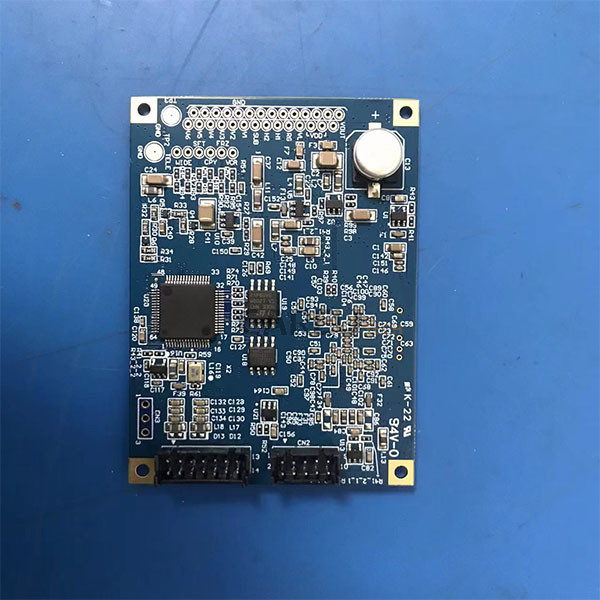

Blaue Farbe PENTAX EG-29i10 PCB mit CCD-Antriebsplattenteilen

Blauer PENTAX EG-29i10 PCB mit CCD-Treiberplatine

► Kurzbeschreibung

Die CCD-Treiberplatine ist ein wichtiges internes elektronisches Schaltungsmodul, das sich im Steuerkörper oder im proximalen Bereich des Pentax EG-29i10 Videogastroskops befindet. Sie dient als Brücke zwischen dem distalen ladungsgekoppelten Bauelement (CCD) Bildsensor und dem externen Videoprozessor. Durch die Bereitstellung präziser Timing-Signale, Taktimpulse und Spannungsregelung stellt diese Platine sicher, dass das im Magen-Darm-Trakt aufgenommene optische Bild korrekt verarbeitet und in einen hochauflösenden Echtzeit-Videostream übertragen wird.

► Merkmale

• Sensor-Synchronisation & Ansteuerung: Erzeugt und liefert präzise Spannungswellenformen und Taktsignale, die zur Ansteuerung des distalen CCD-Chips erforderlich sind, und gewährleistet so korrekte Bildraten und eine elektronische Verschlusssteuerung.
• Signalverstärkung & -aufbereitung: Empfängt rohe analoge Bildsignale vom distalen Sensor, minimiert elektrische Störungen und stabilisiert die Daten, bevor sie an das Videoprozessorsystem weitergeleitet werden.
• Unterstützung für hochauflösende Bilder: Optimiert den Datendurchsatz zur Unterstützung der hellen, klaren und hochauflösenden Bildleistung, die für Pentax i10-Serien-Gastroskope charakteristisch ist.
• Plug-and-Play-Reparaturmodul: Dient als direkter OEM-kompatibler Ersatzteil zur Wiederherstellung von Endoskopen, die unter Anzeigefehlern, Farbverzerrungen, Signalverlust oder Linien auf dem Monitor leiden, die durch eine Verschlechterung der elektronischen Schaltung verursacht werden.

► Spezifikation

►FAQ

Was sind die typischen Symptome, die darauf hindeuten, dass die CCD-Treiberplatine in einem Pentax EG-29i10 ausgetauscht werden muss?

• A: Häufige Anzeichen für eine defekte CCD-Treiberplatine sind:





  • Vollständiger Verlust der Videowiedergabe (schwarzer Bildschirm), während die Lichtleiterfunktion weiterhin betriebsbereit ist.

  • Starke Bildrauschen, Flimmern oder vertikale/horizontale Linien, die über den Monitor laufen.

  • Abnormale Farbverzerrungen, Farbverschiebungen oder vollständiger Ausfall der Weißabgleich-Synchronisation.

  • Intermittierende Signalabfälle beim Biegen oder Handhaben des Steuerkörpers des Endoskops.

► Mehr Service

Ersatzteile für flexible Endoskope: Einführungsrohr, Kabel, Spiralschlauch, Spiralschlauch, C-Abdeckung, Glas für CCD, Glas für Lichtbündel, Objektiv für CCD, Treiberplatine für CCD, Lichtleiterrohr, Lichtbündel, Zangenrohr, Biegeabschnitt, Gummi, Luft- und Wasserschlauch, CCD, Lichtquelle, Prozessor, Monitor usw.
